I/O-moodul Juhtsüsteemide laiendus Reflexomati, Variomati ja Serviteci juhtüksustele. Kahe eraldusvõimendiga rõhu- ja tasememõõtmise analoogsignaalidele. Kuus digitaalset sisendkontakti ja kuus potentsiaalivaba väljundkontakti teadete ja alarmide töötlemiseks. Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Üksikkirjeldus:Digitaalsisend: - vabalt parametreeritavad 6 tk, neist 3 tk avajana, 24V omapotentsiaal, standardne parametreerimine, nt temperatuuri eksternseks kontrollimiseks, min.-rõhusignaal, käsijäreltoide ja 3 tk sulgurina, 230V eksternne potentsiaal. Standardne parametreerimine sulgurina, nt avarii-välja jaoks, käsirežiim pump/kompressor, käsirežiim ülevooluseadis.Digitaalväljund: - vabalt parametreeritavad 6 tk. Vahetina potentsiaalivaba, standardne parametreerimine, nt järeltoitevigadest, minimaalse rõhu mittesaavutamisest, maksimaalse rõhu ületamisest või töörežiimist Käsi-/stopp teavitamiseks.Kõiki ülalpool nimetatud kontakte saab vabalt parametreerida vastavalt saadavalolevale informatsioonile Reflex-teeninduse kaudu.Montaaž: Plastist lülituskarbi korpust saab kasutada juhtseadme ettenähtud montaažikohal, alternatiivina kohapealsele seinamontaažile või teistesse lülituskappidesse paigaldamisele.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal.

I/O-moodul Juhtsüsteemide laiendus Reflexomati, Variomati ja Serviteci juhtüksustele. Kahe eraldusvõimendiga rõhu- ja tasememõõtmise analoogsignaalidele. Kuus digitaalset sisendkontakti ja kuus potentsiaalivaba väljundkontakti teadete ja alarmide töötlemiseks. Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Üksikkirjeldus:Digitaalsisend: - vabalt parametreeritavad 6 tk, neist 3 tk avajana, 24V omapotentsiaal, standardne parametreerimine, nt temperatuuri eksternseks kontrollimiseks, min.-rõhusignaal, käsijäreltoide ja 3 tk sulgurina, 230V eksternne potentsiaal. Standardne parametreerimine sulgurina, nt avarii-välja jaoks, käsirežiim pump/kompressor, käsirežiim ülevooluseadis.Digitaalväljund: - vabalt parametreeritavad 6 tk. Vahetina potentsiaalivaba, standardne parametreerimine, nt järeltoitevigadest, minimaalse rõhu mittesaavutamisest, maksimaalse rõhu ületamisest või töörežiimist Käsi-/stopp teavitamiseks.Kõiki ülalpool nimetatud kontakte saab vabalt parametreerida vastavalt saadavalolevale informatsioonile Reflex-teeninduse kaudu.Montaaž: Plastist lülituskarbi korpust saab kasutada juhtseadme ettenähtud montaažikohal, alternatiivina kohapealsele seinamontaažile või teistesse lülituskappidesse paigaldamisele.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal.

I/O-moodul Juhtsüsteemide laiendus Reflexomati, Variomati ja Serviteci juhtüksustele. Kahe eraldusvõimendiga rõhu- ja tasememõõtmise analoogsignaalidele. Kuus digitaalset sisendkontakti ja kuus potentsiaalivaba väljundkontakti teadete ja alarmide töötlemiseks. Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Üksikkirjeldus:Digitaalsisend: - vabalt parametreeritavad 6 tk, neist 3 tk avajana, 24V omapotentsiaal, standardne parametreerimine, nt temperatuuri eksternseks kontrollimiseks, min.-rõhusignaal, käsijäreltoide ja 3 tk sulgurina, 230V eksternne potentsiaal. Standardne parametreerimine sulgurina, nt avarii-välja jaoks, käsirežiim pump/kompressor, käsirežiim ülevooluseadis.Digitaalväljund: - vabalt parametreeritavad 6 tk. Vahetina potentsiaalivaba, standardne parametreerimine, nt järeltoitevigadest, minimaalse rõhu mittesaavutamisest, maksimaalse rõhu ületamisest või töörežiimist Käsi-/stopp teavitamiseks.Kõiki ülalpool nimetatud kontakte saab vabalt parametreerida vastavalt saadavalolevale informatsioonile Reflex-teeninduse kaudu.Montaaž: Plastist lülituskarbi korpust saab kasutada juhtseadme ettenähtud montaažikohal, alternatiivina kohapealsele seinamontaažile või teistesse lülituskappidesse paigaldamisele.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal.

I/O-moodul Juhtsüsteemide laiendus Reflexomati, Variomati ja Serviteci juhtüksustele. Kahe eraldusvõimendiga rõhu- ja tasememõõtmise analoogsignaalidele. Kuus digitaalset sisendkontakti ja kuus potentsiaalivaba väljundkontakti teadete ja alarmide töötlemiseks. Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Üksikkirjeldus:Digitaalsisend: - vabalt parametreeritavad 6 tk, neist 3 tk avajana, 24V omapotentsiaal, standardne parametreerimine, nt temperatuuri eksternseks kontrollimiseks, min.-rõhusignaal, käsijäreltoide ja 3 tk sulgurina, 230V eksternne potentsiaal. Standardne parametreerimine sulgurina, nt avarii-välja jaoks, käsirežiim pump/kompressor, käsirežiim ülevooluseadis.Digitaalväljund: - vabalt parametreeritavad 6 tk. Vahetina potentsiaalivaba, standardne parametreerimine, nt järeltoitevigadest, minimaalse rõhu mittesaavutamisest, maksimaalse rõhu ületamisest või töörežiimist Käsi-/stopp teavitamiseks.Kõiki ülalpool nimetatud kontakte saab vabalt parametreerida vastavalt saadavalolevale informatsioonile Reflex-teeninduse kaudu.Montaaž: Plastist lülituskarbi korpust saab kasutada juhtseadme ettenähtud montaažikohal, alternatiivina kohapealsele seinamontaažile või teistesse lülituskappidesse paigaldamisele.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal.

Master-Slave-Connect Laiendusvõimalus Control Basic või Touch juhtimissüsteemiga Reflexomati rõhuhoidejaamadele. Kuni 10 Reflexomati häälestatud, optimeeritud käituseks ühes seotises. Kõigil integreeritud seadmetel peab olema see juhtimisoptsioon. Omavaheline kaugus <= 1000 m.

Master-Slave-Connect Laiendusvõimalus Control Basic või -Touch juhtimissüsteemiga Variomati rõhuhoidejaamadele. Kuni 10 Variomati / Variomat Giga häälestatud, optimeeritud käituseks ühes seotises. Kõigil integreeritud seadmetel peab olema see juhtimisoptsioon. Omavaheline kaugus <1000 m.

Profinet plug-in module Anybus Compact

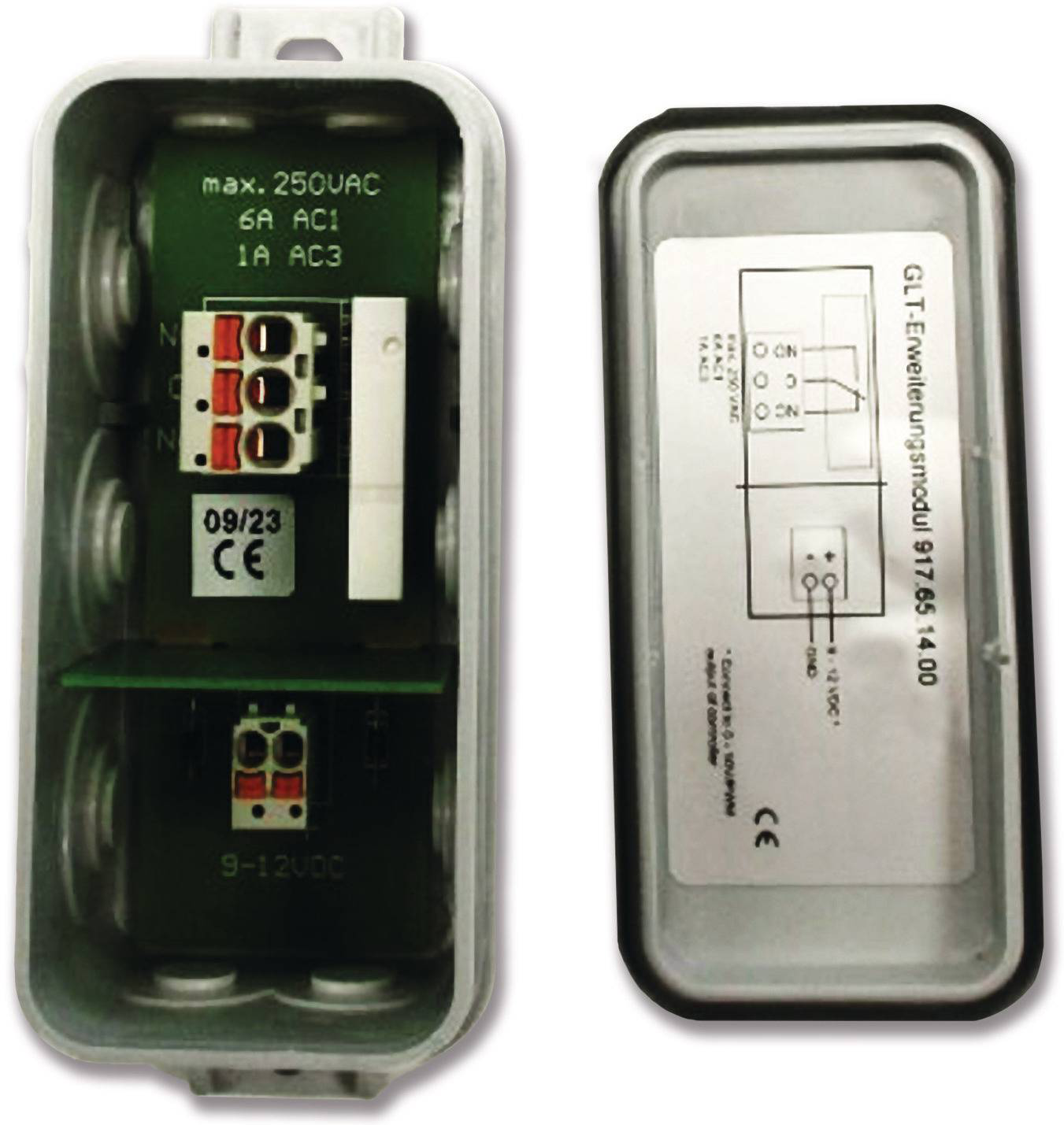

GLT-moodul Laiendusmoodul MFWC+ jaoks, et näidata üldist veateadet potentsiaalivaba kontakti kaudu välises hooneautomaatikas (GLT). Koosneb järgmistest osadest: kaitsekorpus IP54 vahetuskontaktiga lülitusrelee pooli juhtpinge: 9–12 V DC

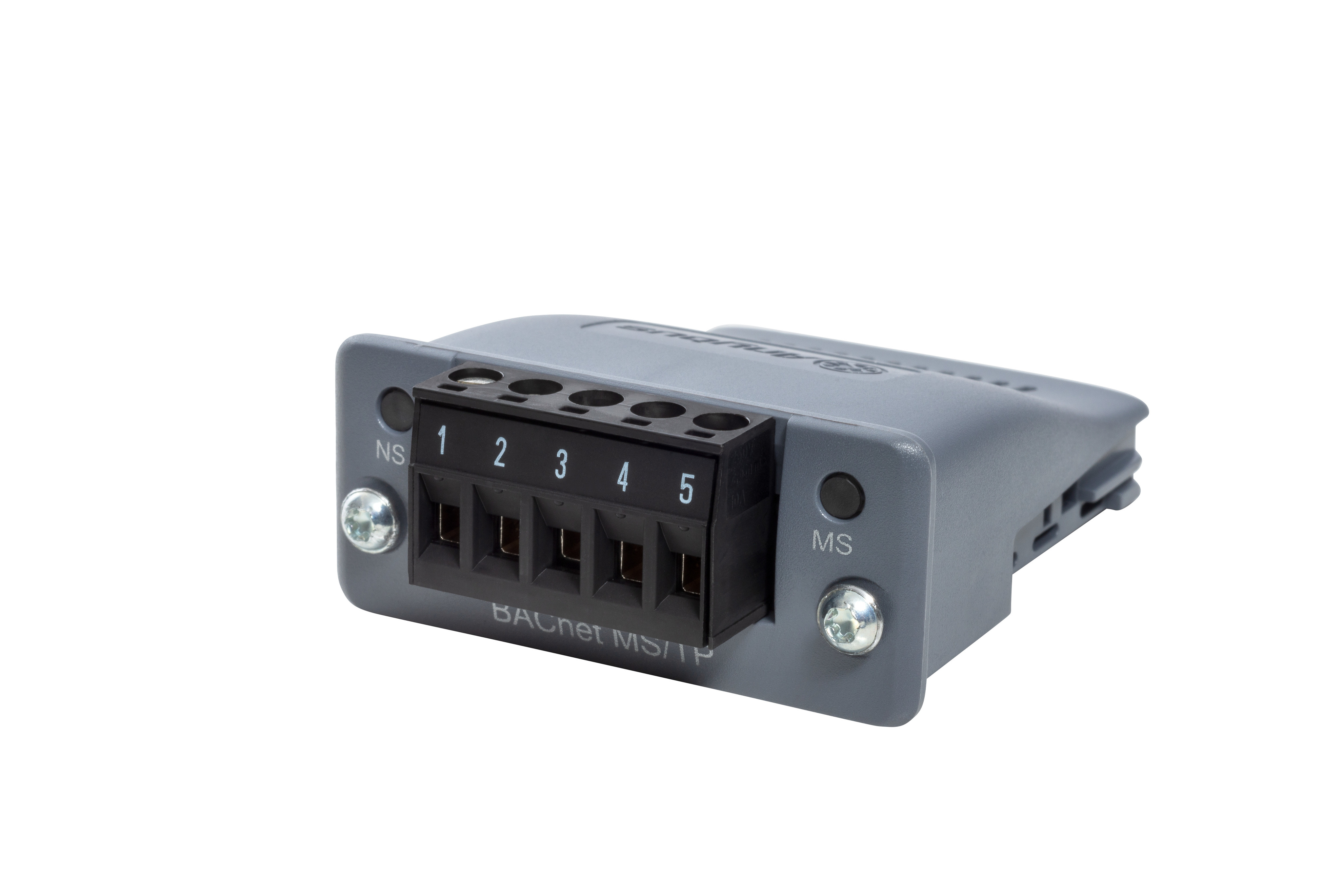

SiinimoodulKompaktse moodulina kasutatav siinimoodul juhtseadmega Control Touch seadmete ariomat, Reflexomat või Servitec juhtliideselt laekuva teabe, näiteks tööolek või -andmed, andmejadaks muundamiseks.Integreeritakse otse juhtseadme Control Touch trükkplaadile. Täiendav montaaž ei ole vajalik. Ühendamine juhtseadmega Touch Control toimub pistiksokli kaudu.Ühendus siinisüsteemiga: kruviklemmidAndmevahetus on võimalik BACnet-MS/TP kaudu. Pärast puutetundliku ekraaniga juhtimissüsteemiga ühendamist ja aktiveerimist on moodul kasutusvalmis ning tuleb paigalduskohal ühendada juhtautomaatikaga.

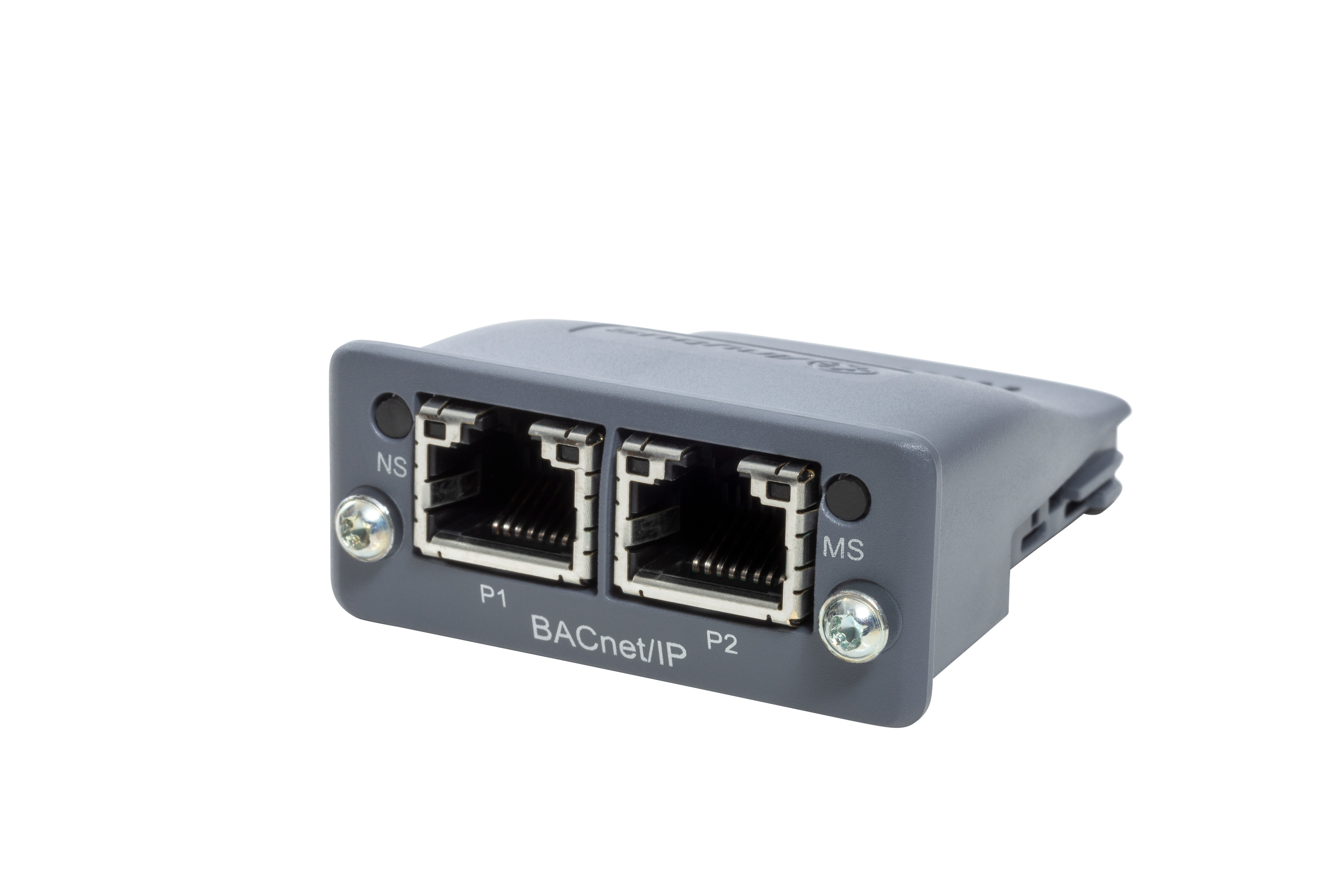

SiinimoodulKompaktse moodulina kasutatav siinimoodul juhtseadmega Control Touch seadmete ariomat, Reflexomat või Servitec juhtliideselt laekuva teabe, näiteks tööolek või -andmed, andmejadaks muundamiseks.Integreeritakse otse juhtseadme Control Touch trükkplaadile. Täiendav montaaž ei ole vajalik. Ühendamine juhtseadmega Touch Control toimub pistiksokli kaudu.Ühendus siinisüsteemiga: 2 x RJ45.Andmevahetus on võimalik BACnet-IP kaudu. Pärast puutetundliku ekraaniga juhtimissüsteemiga ühendamist ja aktiveerimist on moodul kasutusvalmis ning tuleb paigalduskohal ühendada juhtautomaatikaga.

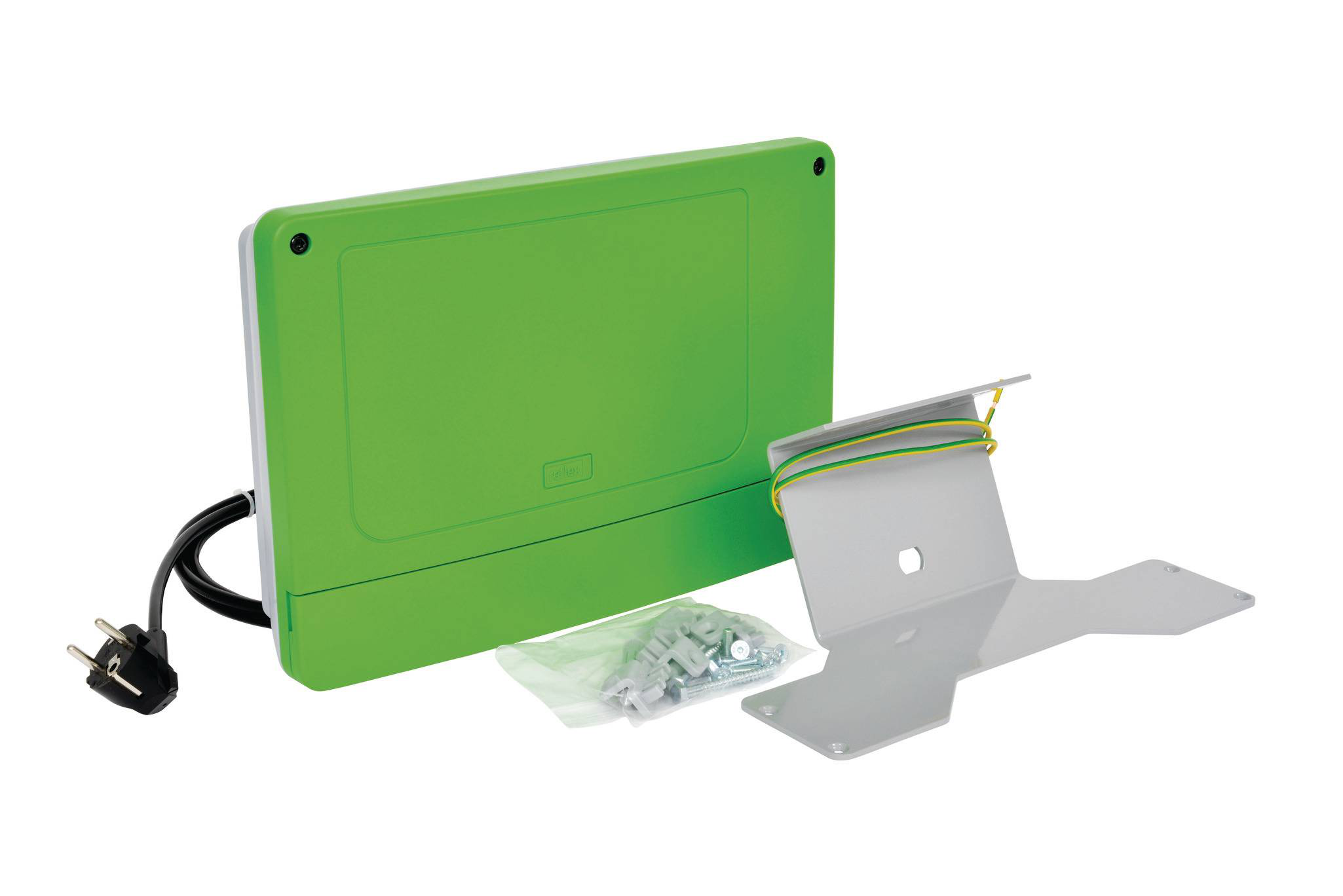

SiinimoodulSiinimoodul juhtseadmega Control Basic või Touch seadmete Variomat, Reflexomat või Servitec juhtliideselt (RS 485) laekuva teabe, näiteks tööolek või muutuvad võrguparameetrid, andmejadaks muundamiseks.Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Paigaldus: Plastist lülituskarbi korpust saab kasutada olemasoleval juhtseadme paigalduskohal, alternatiivina paigalduskohal seinale paigaldamiseks või muudesse lülituskappidesse paigaldamiseks.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal. Kasutuselevõtmine ja juhtmetega ühendamine ei kuulu tarnekomplekti.Ühendamine mikroprotsessoripõhise juhtseadmega toimub liidese RS 485 abil ja ühendus teostatakse samamoodi nagu toitega ühendamine paigalduskohal.Ühendamine mikroprotsessoripõhise juhtseadmega toimub liidese RS 485 abil ja ühendus teostatakse samamoodi nagu toitega ühendamine paigalduskohal.Etherneti poolt on paigalduskohal 100-Base TX võrguga ühendamiseks saadaval ühendus RJ 45. Andmevahetust on võimalik kuvada Etherneti/IP, Modbusi/TCP ja HTTP-protokollide abil. Protokolle on võimalik kuvada ka HTML-vormingus.

SiinimoodulSiinimoodul juhtseadmega Control Basic või Touch seadmete Variomat, Reflexomat või Servitec juhtliideselt (RS 485) laekuva teabe, näiteks tööolek või muutuvad võrguparameetrid, andmejadaks muundamiseks.Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Paigaldus: Plastist lülituskarbi korpust saab kasutada olemasoleval juhtseadme paigalduskohal, alternatiivina paigalduskohal seinale paigaldamiseks või muudesse lülituskappidesse paigaldamiseks.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal. Kasutuselevõtmine ja juhtmetega ühendamine ei kuulu tarnekomplekti.Ühendamine mikroprotsessoripõhise juhtseadmega toimub liidese RS 485 abil ja ühendus teostatakse samamoodi nagu toitega ühendamine paigalduskohal.LonWorksi-poolsel küljel on liides koos transiiveriga FFT-10 A.

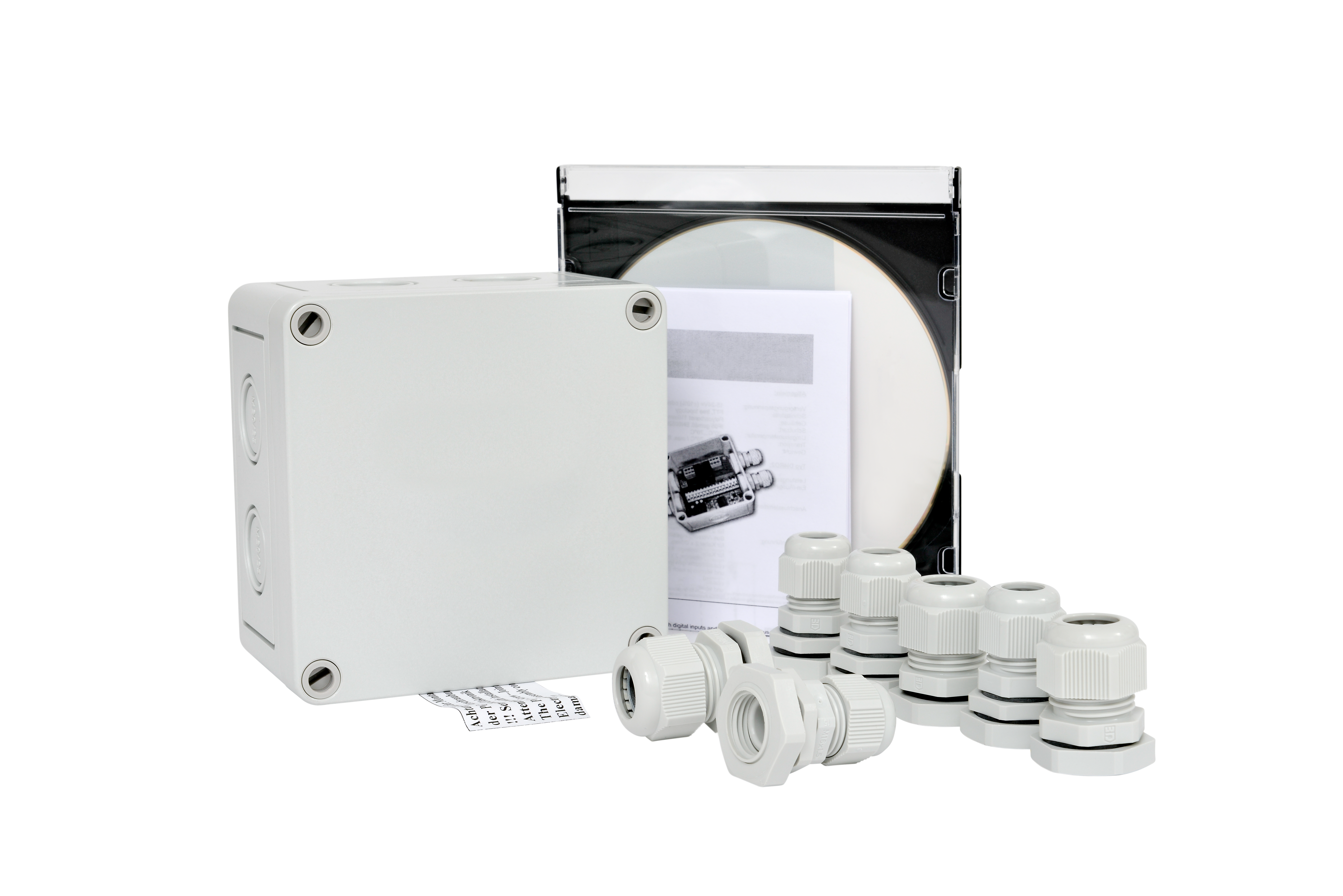

Siinimoodul Lonworks Digital Siinimoodul mikroprotsessoripõhise juhtseadmega Control Basic või Touch seadmete Variomat, Reflexomat või Servitec digitaalsete teadete Lonworks Digitali andmejadaks muundamiseks.Ühendamine Controli mikroprotsessoripõhise juhtseadmega toimub potentsiaalivabade kontaktide kaudu ja ühendus teostatakse samamoodi nagu toitega ühendamine paigalduskohal. LonWorksi poolelt saab kasutada liidest koos transiiveriga FFT-10 A.Koos I/O-mooduliga (lisavarustus) on võimalik muundada ka teisi digitaalseid teateid.Paigaldus: Plastist lülituskarbi korpus paigalduskohal seinale või muudesse lülituskappidesse paigaldamiseks.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal. Kasutuselevõtmine ja juhtmetega ühendamine ei kuulu tarnekomplekti.

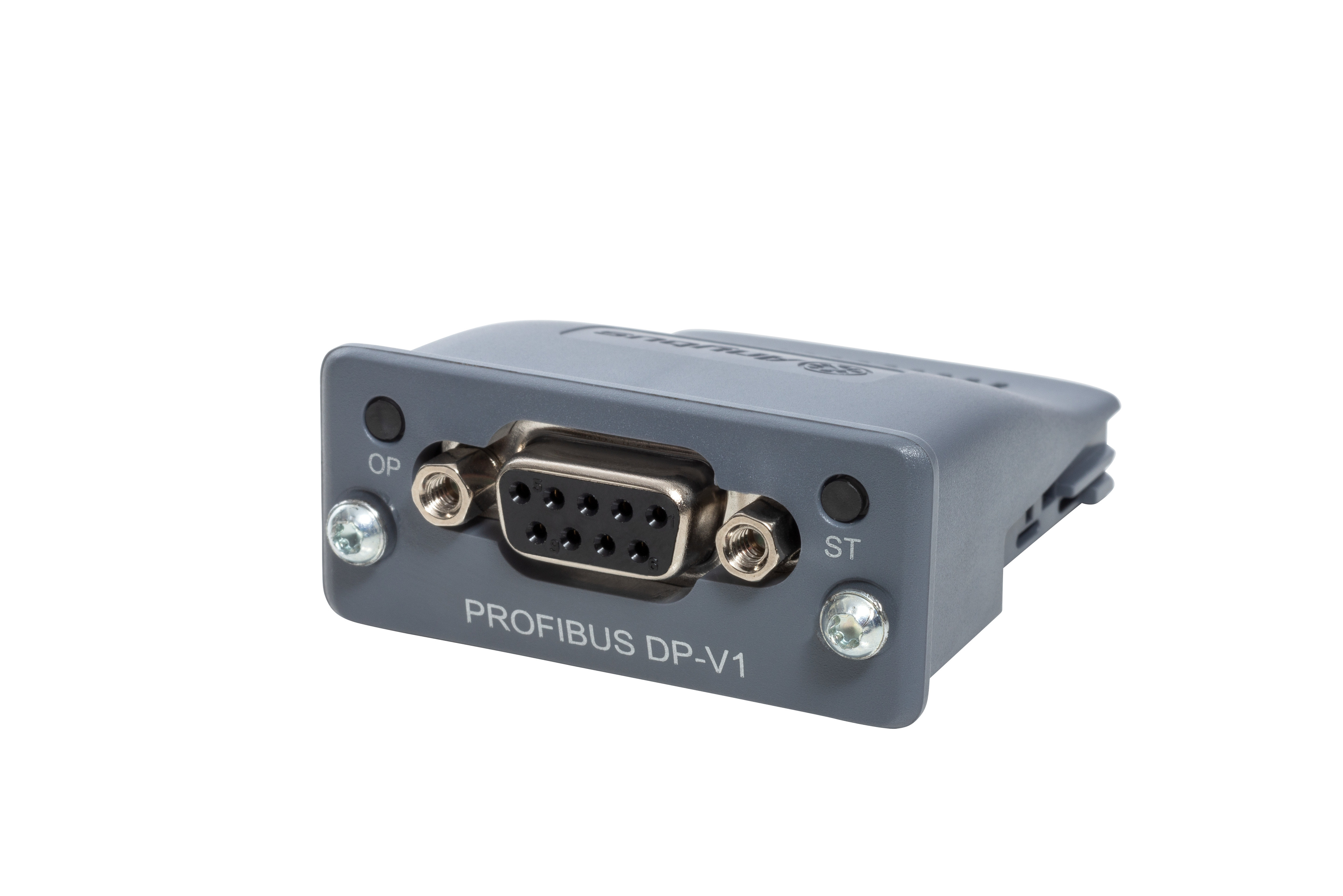

SiinimoodulKompaktse moodulina kasutatav siinimoodul juhtseadmega Control Touch seadmete ariomat, Reflexomat või Servitec juhtliideselt laekuva teabe, näiteks tööolek või -andmed, andmejadaks muundamiseks.Integreeritakse otse juhtseadme Control Touch trükkplaadile. Täiendav montaaž ei ole vajalik. Ühendamine juhtseadmega Touch Control toimub pistiksokli kaudu.Moodul monteeritakse integreeritud laiendusmoodulina juhtseadme Control Touch kontrolleri korpusesse. Profibusi-poolsel küljel on liides RS 485. Järgmiste funktsioonide ja parameetrite kaugjuhtimine toimub hoone kõrgema taseme juhttehnika kaudu: pumba/kompressori 1 sisselülitamine, pumba/kompressori 1 väljalülitamine, pumba/kompressori 2 sisselülitamine, pumba/kompressori 2 väljalülitamine, ülevooluklapi 1 avamine, ülevooluklapi 1 sulgemine, ülevooluklapi 2 avamine, ülevooluklapi 2 sulgemine, järeltäitmise avamine, järeltäitmise sulgemine, rõhu vaikeväärtus p0 (rõhk 1/10 bar).

SiinimoodulSiinimoodul juhtseadmega Control Basic või Touch seadmete Variomat, Reflexomat või Servitec juhtliideselt (RS 485) laekuva teabe, näiteks tööolek või muutuvad võrguparameetrid, andmejadaks muundamiseks.Kõik-ühes plastkorpuses vahetuks integreerimiseks juurdekuuluvasse juhtseadmesse või valikul seinale paigaldamiseks.Paigaldus: Plastist lülituskarbi korpust saab kasutada olemasoleval juhtseadme paigalduskohal, alternatiivina paigalduskohal seinale paigaldamiseks või muudesse lülituskappidesse paigaldamiseks.Juhtmete abil juhtseadmega ühendamine toimub samuti paigalduskohal. Kasutuselevõtmine ja juhtmetega ühendamine ei kuulu tarnekomplekti.Ühendamine mikroprotsessoripõhise juhtseadmega toimub liidese RS 485 abil ja ühendus teostatakse samamoodi nagu toitega ühendamine paigalduskohal.Ka Profibusi-poolsel küljel on liides RS 485 boodikiirusega 0,96–1,5 Mb/s. Sub-D kaablipistik tuleb paigaldada paigalduskohal. Järgmiste funktsioonide ja parameetrite kaugjuhtimine toimub hoone kõrgema taseme juhttehnika kaudu: pumba/kompressori 1 sisselülitamine, pumba/kompressori 1 väljalülitamine, pumba/kompressori 2 sisselülitamine, pumba/kompressori 2 väljalülitamine, ülevooluklapi 1 avamine, ülevooluklapi 1 sulgemine, ülevooluklapi 2 avamine, ülevooluklapi 2 sulgemine, järeltäitmise avamine, järeltäitmise sulgemine, rõhu vaikeväärtus p0 (rõhk 1/10 bar).

SiinimoodulKompaktse moodulina kasutatav siinimoodul juhtseadmega Control Touch seadmete ariomat, Reflexomat või Servitec juhtliideselt laekuva teabe, näiteks tööolek või -andmed, andmejadaks muundamiseks.Integreeritakse otse juhtseadme Control Touch trükkplaadile. Täiendav montaaž ei ole vajalik. Ühendamine juhtseadmega Touch Control toimub pistiksokli kaudu.Moodul monteeritakse integreeritud laiendusmoodulina juhtseadme Control Touch kontrolleri korpusesse. Profibusi-poolsel küljel on liides RS 485. Järgmiste funktsioonide ja parameetrite kaugjuhtimine toimub hoone kõrgema taseme juhttehnika kaudu: pumba/kompressori 1 sisselülitamine, pumba/kompressori 1 väljalülitamine, pumba/kompressori 2 sisselülitamine, pumba/kompressori 2 väljalülitamine, ülevooluklapi 1 avamine, ülevooluklapi 1 sulgemine, ülevooluklapi 2 avamine, ülevooluklapi 2 sulgemine, järeltäitmise avamine, järeltäitmise sulgemine, rõhu vaikeväärtus p0 (rõhk 1/10 bar).
